电力负荷管理防窃电系统开发与应用研究

范文

闫廷俊

摘要：本文在对电力负荷管理防窃电系统硬件进行了设计，并对系统的关键设备选型、工作流程作了重点的研究。最后利用内蒙古电力企业在防窃电方面的实际案例对系统进行了分析和验证，得出此设计方案中防窃电系统能够有效的解决当前防窃电中的正确性与合理性。

关键词：电力负荷管理;防窃电

电力负荷管理系统是一种用于实现电量控制计量监测的终端设备，采用了微电子技术、计算机芯片技术、现代通信技术等当今先进的技术，可实现计量数据的存储、处理、传输等多种功能，还可提供遥信、遥控信号量的检测和控制。系统通信采用模块化的设计思想。

电力负荷管理系统是实现计量自动化的重要组成部分，也是电力负荷管理系统的配套终端产品，和电力负荷管理主站配合可实现负荷的监测与控制，并能够实现远程自动化实时抄表、计量设备监测和防窃电、用电异常信息报警、电能质量监测、线损分析、用电检查和负荷闭环控制管理等功能，是需求侧用电管理的理想系统。

1 电力负荷管理防窃电系统软硬件设计

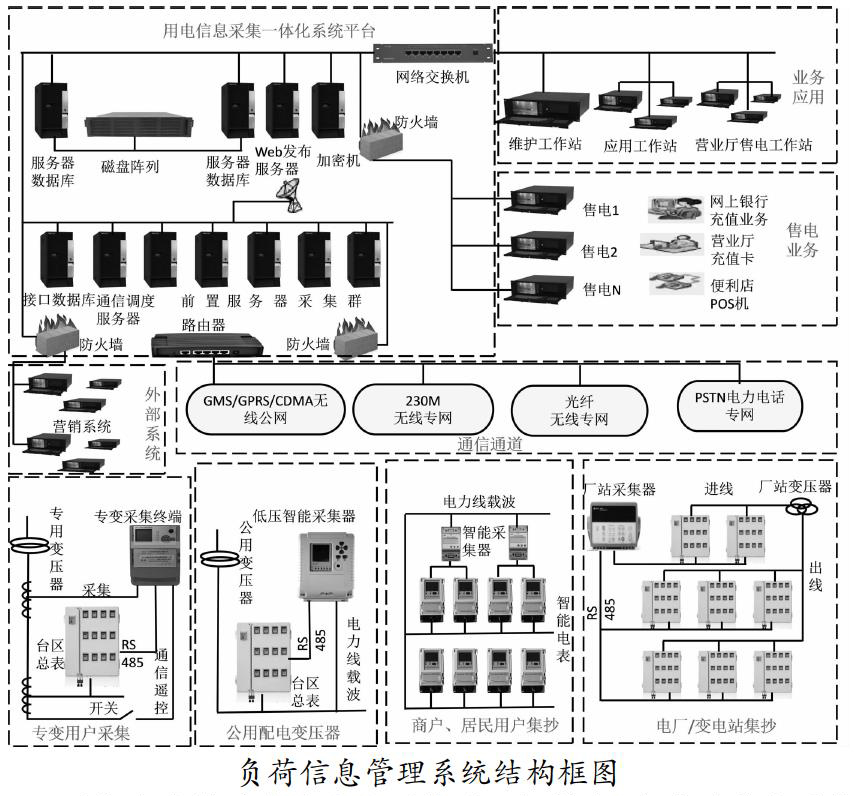

下图为负荷信息管理系统结构框图，其中负荷信息管理系统结构分为一体化平台、监测装置、低压集抄以及通信通道等。

负荷信息管理系统结构框图

采集本次设计的防窃电系统采用新技术，有多种信息采集方式，可以多方面对用电客户实时监测。

1.1 防窃电系统结构

防窃电模块安装在线路的保护回路中，用于实时监测电能表（计量装置）中用电用户的用電信息，从而有效的、快速的确认存在可疑窃电用电用户，大大增大了防窃电的工作效率，通过保护回路与计量回路采集用户负荷数据，并分别通过各通道将数据经反窃电模块和电能表处理后利用负荷管理终端同时传送到系统的主站，主站中的防窃电系统对采集到用户用电负荷信息分别做归纳、比较和分析，同时将数据实时曲线推送到工作人员面前，以分析是否用户有窃电现象，若有发出窃电行为警告信息，并派作业人员现场确认，以证实用户有无窃电现象。

1.2 关键设备选型

防窃电系统硬件功能上分为如下几个模块：数据集中器;DSP及其外设：如RTC时钟及看门狗电路、仿真接口、晶振时钟电路、复位电路等;存储器：FLASH及其接口与SDRAM及其接口;电源电路：包括各数字电源及其模拟电源、电池充电电路;ADC转换电路;交流采样模块：三相电流电压的TA、TV转换电路，TA二次短路检测电路;通信接口电路：包括红外接口电路、串口扩展电路、扩展用通信子模块及其接口电路;开关量输入输出模块;其它辅助电路。

1.3 系统工作流程

防窃电系统的工作流程首先通过在线监测用电用户的用电信息，并通过本课题设计防窃电系统窃电判据的顺序进行窃电行为的分析，进行在线筛选和分析，若用电用户存在窃电嫌疑，则派稽查队工作人员进行现场查证反馈，并将结果反馈给防窃电系统。

主站系统正常工作时，终端设备可以存储防窃电模块和电能表的计量数据，并随时听从主站的调用，以便系统能够准确的判断出是否窃电现象。防窃电系统会根据制定的顺序表定时的巡测各个用电用户的负荷数据，并以1h、0.5h或者15min为一个时间周期绘制用电用户的负荷数据曲线，用做数据分析。防窃电系统不仅仅可以快速准确的判断出窃电行为，而且可以根据绘制用电用户的负荷历史数据曲线来计算窃电何时发生以及何时结束。系统通过保护回路与计量回路采集用户负荷数据，并分别通过各通道将数据经反窃电模块和电能表处理后利用负荷管理终端同时传送到系统的主站，主站中的防窃电系统对采集到用户用电负荷信息分别做归纳、比较和分析，同时将数据实时曲线推送到工作人员面前，以分析是否用户有窃电现象，若有窃电行为警告信息，并派作业人员现场确认，以证实有无窃电。

2 电力负荷管理防窃电系统应用效益

某用户用电负荷数据经数据通道传送到系统主站，并对用电负荷数据进行了模拟量的分析，检查出当前用户C相电压存在较大的差异，认定为窃电嫌疑，当前用户的电能计量装置的接线方式为三相四线制，其各相的电表计量都是单独测量，相互之间无影响，所以该接线方式下的失压和分压窃电判据仅仅需要比较用户电压的阈值和幅值之间的区别，结合实际情况，系统已分析出当前用户存在可疑窃电行为，因此系统对用电负荷数据作了详细的对比分析，确定为分压窃电现象，在当日十一点后的数小时内，C相电压一直很小，应确定为失压窃电现象。经防窃电系统分析后了确定当前用户为C相失压窃电行为，系统报警并提示当前作业人员。

3 结论

本课题首先对电力负荷管理防窃电系统软硬件进行了设计，并利用内蒙古电力企业在防窃电方面的案例对系统进行了分析和验证，分析得出防窃电系统能够有效的解决当前防窃电中的正确性与合理性。

参考文献：

[1]史逸群，范勇.基于10kV用户计量装置反窃电技术的探索[J].科技创新导报，2013，5（07）：72.

[2]陈腾飞，杨明玉，侯瑞鹏.新型窃电在线稽查系统的开发应用[J].黑龙江电力，2012，34（05）：398-400.

[3]张斌，徐芳，石云.电能信息采集与监控系统应用分析[J].河北电力技术，2012，3l（01）：12-15.
